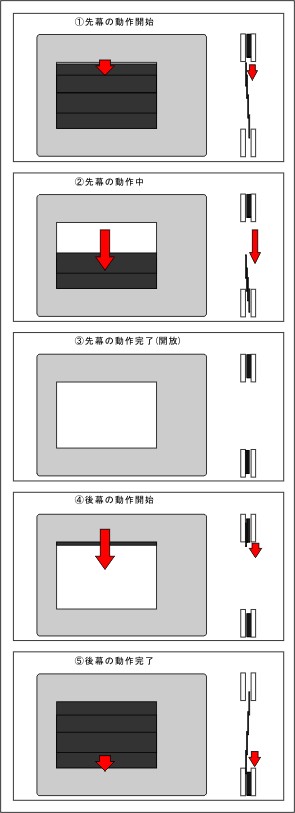

シャッター動作のイメージ
縦走りフォーカルプレーンシャッターでの例
フォーカルプレーンシャッターは先幕と後幕で構成されています。
通常は先幕が閉じて光を遮断した状態になっています。
シャッターボタンが押され、絞りが駆動すると
①先幕の係止機構が外れる。
②ばねの力で先幕が移動を始める。
(露光開始)
③先幕が移動完了し、シャッターが開放状態となる。
所定の時間後に後幕の係止機構が外れる。
(速いシャッター速度の場合は、開放前に動作する場合もあります)
④ばねの力で後幕が移動を始める。
⑤後幕が動作完了し、光が遮断される。
(露光の完了)
実際にはその後、シャッターのチャージ機構が働いて先幕と後幕は元の位置に戻り、次の撮影に備えます。
(先幕と後幕が同時にチャージされるので、光は遮断されたまま)

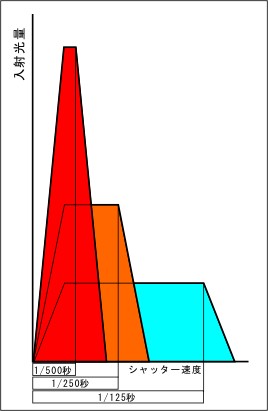

いわゆる｢シャッタースピード｣とは、先幕が移動開始してから後幕
が移動開始するまでの時間をいいます。
